📌 1. نمای کلی محصول

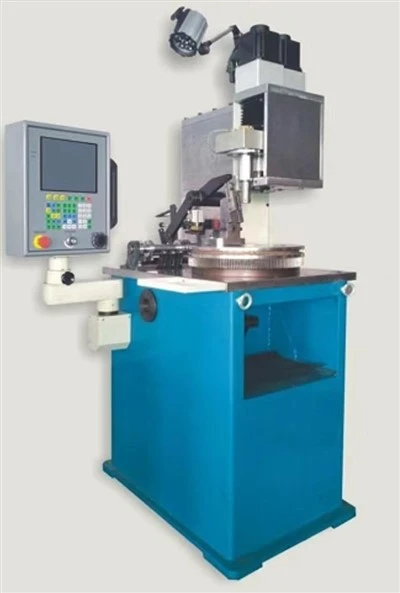

رادستگاه سیم پیچ کویل هسته هوا KXY-550 با لحیم کارییک سلول تولیدی پیشرفته 6{1}}CNC است که برای ساخت-سرعت بالا، شکل‌دهی، جداسازی و قلع‌بندی درونی سیم‌پیچ‌های هسته هوای مسی خود پشتیبانی- طراحی شده است. این ایستگاه کاری سنگین برای جایگزینی خطوط تولید چند مرحله‌ای-طراحی شده است، این ایستگاه کاری سنگین{6}}تغذیه خودکار سیم، جدا کردن مینای مکانیکی پویا، خمش دقیق سرب چند-و قلع‌بندی یکپارچه دیگ لحیم کاری را در یک چرخه اتوماسیون پیوسته یکپارچه می‌کند.
معماری مکانیکی KXY-550 توسط یک شبکه همگام از شش سروو موتور صنعتی مستقل و با گشتاور بالا که مجموعاً4.5 کیلو واتاز توان نامی این سیستم قطر سیم های لعابی ضخیم را پردازش می کند0.7 میلی متر تا 2.5 میلی متر، اجرای بردارهای سیم پیچ در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت با توزیع لایه بی عیب و نقص. KXY-550 با استفاده از یک سر روتاری چرخشی خودکار به جای روش های دستی شیمیایی یا ساینده، عایق مینای دندان سخت را قبل از تحویل سرنخ ها به یکپارچه پاک می کند.دیگ گرمایش 0.4 کیلو واتبرای قلع کاری لحیم کاری فوری با لرزش کم- ساخته شده است550 کیلوگرمقاب فولادی سازه‌ای، این دستگاه با توان بالا-تا40 قطعه تمام شده در دقیقه، ارائه-القای فرکانس بالا و تولید کنندگان الکترونیک قدرت با راه حل تولید بسیار کارآمد و بدون دست{1}.
📊 2. مشخصات فنی
| پارامتر مهندسی | رتبه بندی صنعتی / نمایه کنترل حرکت |
| مدل تجهیزات | KXY-550 |
| طیف قطر سیم قابل پردازش | φ0.7 ~ 2.5 میلی متر |
| رابط کنترل عملیاتی | ترمینال HMI صفحه نمایش لمسی 8 اینچی |
| ضربه محوری طول سرب | 1-40 میلی متر |
| قابلیت های محدوده چرخش هدف | 0.5 - 60 دور |
| بردارهای سیم پیچ چرخشی | منطق در جهت عقربه های ساعت (CW) و خلاف جهت عقربه های ساعت (CCW). |
| محدوده خطی تغذیه سیم | 0.5 - 120 میلی متر |
| قوس خمشی سرب قابل برنامه ریزی | 0.1 درجه - 359 درجه (چند-خمش سرب قابل تنظیم) |
| ضربه انباشته کمکی (چند-لایه) | 0.1 - 40 میلی متر |
| محدوده نمایه سازی میل بادامک | 0.1 درجه - 359.9 درجه |
| حرکت عمودی شفت بالابر | 1-40 میلی متر |
| روش حذف عایق یکپارچه | گشتاور بالا-سر روتاری چرخشی سر |
| دیگ حلبی لحیم کاری یکپارچه | عنصر حرارتی 0.4 کیلو وات |
| نرخ خروجی پردازش پویا | 1 تا 40 قطعه در دقیقه (قابل تنظیم در هر هندسه) |
| شمارش محورهای اتوماسیون | 6 محور سروو مستقل |
| توزیع برق (رده بندی / عملیاتی) | 4.5 کیلو وات نامی / تقریباً . 2.25 کیلووات قرعه کشی واقعی |
| الزامات ورودی برق اولیه | AC 220V / 50Hz تک فاز- |
| ابعاد کلی (عمق × عرض × ارتفاع) |
1750 × 970 × 1550 میلی متر |
| جرم ماشین عملیاتی خالص | تقریباً{0}} کیلوگرم |
💡 3. پشتیبانی از فیدر سیم (KX-55)
| مدل | KX-55 |
| ظرفیت بار | 1-60 کیلوگرم |
| قدرت | 0.37 کیلووات |
| ولتاژ | AC220V، 50HZ |
| قطر سینی مواد | φ680 میلی متر |
| چرخش تغذیه سیم | در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت |
| ابعاد کلی (عمق × عرض × ارتفاع) | 480×480×560 میلی متر |
📦 4. پروتکل های حفظ و حمل و نقل صنعتی
مواد بسته بندی: کارتن / جعبه چوبی با فوم در داخل.
1. بسته بندی عمومی (کارتن کاغذی یا کیسه پلاستیکی): برای قطعات کوچک مجهز به دستگاه سیم پیچ ترانسفورماتور نوع قلاب، آن را با فرم و کاغذ بسته بندی کنید تا در طول حمل و نقل شکسته نشوند.
2. بسته مورد چوبی: برای ماشین سیم پیچ ترانسفورماتور نوع قلاب در مقیاس بزرگتر، ما نجار ماهر خاصی داریم که مورد چوبی مناسب را با ضخامت، چگالی، طول دقیق می سازد. فلش رو به بالا ↑ روی جعبه چوبی بیرونی مشخص شده است. برای جلوگیری از ترک و ضربه، مواد بافر در جعبه چوبی قرار داده می شود.
5، ویدئو
